Индикатор ShockWatch Mag 2000
от 2500 руб
Размеры мм: 60 х 64 х 24
Число срабатываний: многоразовый
Модификации: от 0,5 до 25G с шагом 0,5G
Точность срабатывания: ±10%
Срок годности: не ограничен
Преимущества
- Действует как визуальный сдерживающий фактор
- Способствует усилению цепочки ответственности
- Предоставляет неоспоримые доказательства обращения с грузом
- Предупреждает получателя о проверке содержимого до принятия груза
- Помогает выявить проблемные места в цепочке поставок
- Помогает сохранить качество продукта в период доставки
Принцип действия
Контрольным элементом индикатора служит магнит, устанавливаемый в центральную область при активации индикатора. При ударе, превышающем чувствительность индикатора, магнит вылетает на видимую часть шкалы и фиксируется на ней. Местоположение магнита позволяет выявить направление полученного воздействия.
Для повторной активации приобретается ключ с уникальным дизайном, который позволяет разблокировать крышку индикатора и вернуть датчик в исходное состояние.
Модификации
40 модификаций чувствительности в диапазоне от 0,5G до 20G с шагом 0,5G.
3 модификации регистрации ударных воздействий (HH, VV, VH) в зависимости от способа монтажа.
HH - Для монтажа на горизонтальной поверхности (верх коробки). Настроен реагировать на горизонтальное воздействие.
VV - Для монтажа на вертикальной поверхности (боковая сторона коробки). Настроен реагировать на вертикальное воздействие.
VH - Для монтажа на вертикальной поверхности (боковая сторона коробки). Настроен реагировать на горизонтальное воздействие.
!ВАЖНО! При необходимости контролировать две плоскости (вертикальную и горизонтальную), следует установить два индикатора. Если необходимо контролировать горизонтальные воздействия, а возможность монтажа индикатора в горизонтальном положении отсутствует, следует выбрать модификацию VH
Число срабатываний | многоразовый |
Порядковый номер | — цифр |
Минимальная партия поставки | 1 |
Размеры, мм | 60 х 64 х 24 |
Температура эксплуатации, °С | от -40 до +60 |
Модификации | от 0,5 до 20G с шагом 0,5G |
Точность срабатывания | ±15% от номинального значения |
Срок годности | не ограничен |
Упаковка, шт. | различная |
Руководство по выбору

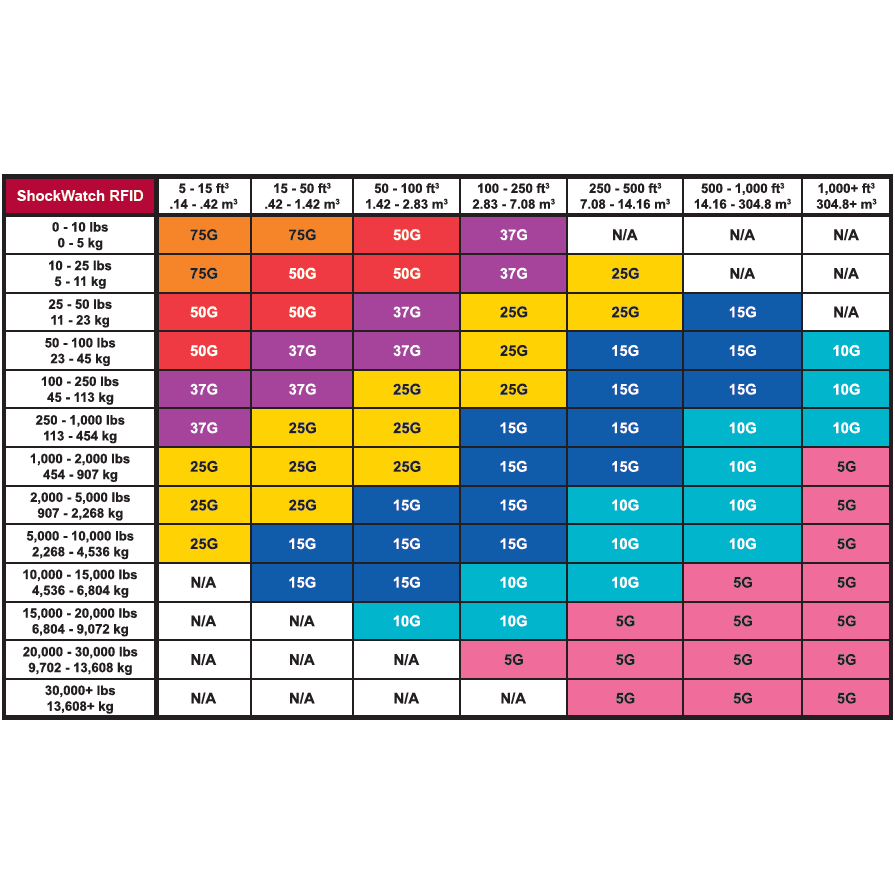

Для подбора модификации необходимо знать вес груза и степень его хрупкости (низкая, средняя или высокая). Как правило, эти ТМЦ состоят из компонентов с малым допуском, таких как: жесткие диски данных, оптические линзы, медицинское диагностическое оборудование, а также приборы, требующие тонкой настройки или юстировки.
Так же стоит учитывать упаковку груза.
Подбор порога чувствительности устройства
Каждый индикатор настроен на активацию при значении, указанном на устройстве, при условии установки в соответствии с рекомендуемой ориентацией монтажа.
Поскольку MAG 2000 может реагировать на очень низкие значения ускорения, должно быть принято во внимание влияние гравитации. Кроме того, индикатор будет реагировать на значения ускорения, не определенные его настройкой, при изменении ориентации монтажа.
Размещение
Размещение MAG 2000 будет влиять на выбор необходимой чувствительности.
MAG 2000 может использоваться как на продукте, так и на упаковке продукта. Обычно индикатор рекомендуется размещать на сам продукт (ТМЦ) поскольку воздействие, оказываемое на него, как правило, важнее, чем воздействие, получаемое упаковкой.
На каждом индикаторе указана информация, определяющая ориентацию монтажа, направление регистрации ударных воздействий и пороговое значение (G) при установке в соответствии с этой ориентацией.
При длине ящика, превышающего ширину в два раза и более рекомендуется использовать два индикатора, размещая их по диагонали друг от друга.
Блокировка направляющих
В конфигурациях VH при пороговом значении активации 2G и меньше используется направляющая, чтобы никакое вертикальное ускорение не могло активировать устройство. Это дает пользователю уверенность в том, что любая активация была вызвана горизонтальным ускорением.
Минимальный заказ и кратная партия продажи: 1 шт. Стоимость при заказе от 500 шт. рассчитывается индивидуально и будет скорректирована при согласовании заказа.
